Allgemeine Projekte und Aufbauten:

Frisch aus der Bastelstube!!

	MP3 Jukebox Tower Pentium II 350 MHz MP3 Player mit 12 GB Festplatte MIDI Yamaha XG Synthesizer (2MB ROM) Tastatur mit 5 Tasten Verst?rker mit 2x70 Watt Sinus Eingebautes 4 Lautsprecher System Sound DSP (Reverb/Hall) An diesem Projekt sieht man, das ein altes Computer Mainboard noch f?r etwas gut sein kann und nicht in den M?ll muss.
	CD Player mit Riesen Display Pentium II-233 MHz Line-Out ?ber CD-ROM Analogausgang Via Bootdiskette oder Compact Flash Card wird ein Mini-OS mit CD-ROM Treiber und die Firmware geladen. Via Funktastatur kann man das Teil vom weiten bedienen. Die Software wurde mit BBFTool Programmiert.
	Kleine aber feine Hausbar - Beleuchtungssteuerung - Funkfernbedienbar (FS20) - LED Stimmungs RGB Licht - Integriertes Soundsystem mit MP3 Player - Getrennt schaltbare 230V Steckdosen - Komplette Entwicklung
	R?hrenverst?rker EL41(7.5) Ub = 270 Volt / 40mA Uh2 = 6,3 Volt 2 Watt, Class A, (4 Ohm) EL41 und EC92 R?hrenverst?rker mit Vorstufe. Das ganze Teil bringt 2 Watt auf die Membrane...

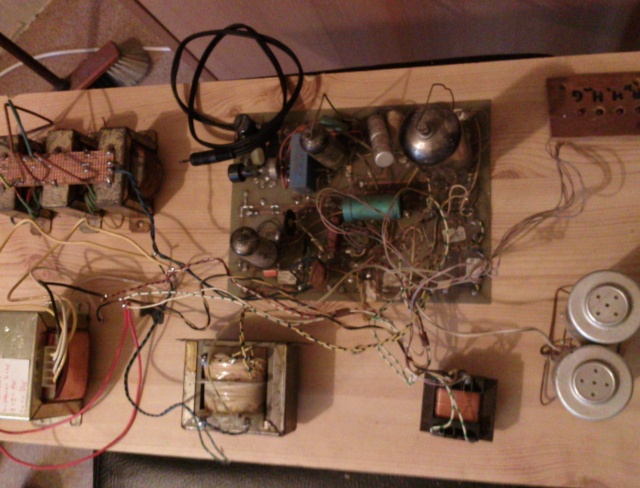

	R?hrenverst?rker PL509 (7.1, 7.3, 7.9) Ub1 = 350..400 Volt Ub2 = -220 Volt Uh1 = 30/38 Volt Uh2 = 6,3 Volt 5 Watt, Class A, (4..8 Ohm) PL509, EL84 und EM84 Das Projekt aus meine Jugendzeit sieht zwar wild aus, das war aber auch mein erster eigener R?hrenverst?rker. Auf dem Bild leider nicht mehr ganz vollst?ndig.
	Schaltung P74 (3.11) Gitarren Verst?rker Pl = 80 Watt (2..8 Ohm) Ub = 60..86 Volt Endtransistoren: 2x 2N3773 Vorstufe: MJE3055T, MJE2955T Class-A Treiber: SE7055 Der Verst?rker ist heute noch im Betrieb. Auch wenn einige Teile davon schon ?ber 50 Jahre als sind. In meiner Jugenzeit diente das Teil auch als Beschallung f?r den Partykeller!
	Schaltung p85 (3.12) Referenz Endstufe Pl = 120 Watt (4 Ohm) Ub = +/- 50..56 Volt Endtransistoren: 2SC2565, 2SC1095 Ein kleiner Teil meiner damaligen Diplomarbeit! Auch diese Endstufe ist heute noch im Betrieb. Das Bild zeigt den traurigen Zustand nach einem Umzug von Hamburg nach Niedersachsen.
